归 口 单 位: 全国力值硬度计量技术委员会
主要起草单位: 上海市计量测试技术研究院
中国计量科学研究院
北京长城计量测试技术研究所
沈阳天星试验仪器有限公司
浙江省计量科学研究院
参加起草单位: 南昌况氏硬度块制造有限公司
辽宁省计量科学研究院
本规范委托全国力值硬度计量技术委员会负责解释
本规范主要起草人:
虞伟良(上海市计量测试技术研究院)
张 峰(中国计量科学研究院)
石 伟(北京长城计量测试技术研究所)
张凤林(沈阳天星试验仪器有限公司)
曹 灏(浙江省计量科学研究院)
参加起草人:
况 伟(南昌况氏硬度块制造有限公司)
刘 伟(辽宁省计量科学研究院)
起草:《携带式洛氏硬度计校准规范》起草工作组
审查: 全国力值硬度计量技术委员会

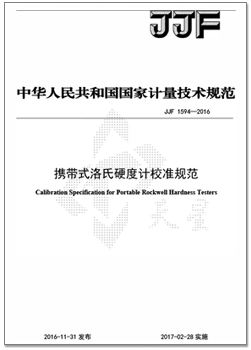

国家计量技术规范《携带式洛氏硬度计校准规范》
一.规程修订情况概述
本规范是依据国家质量监督检验检疫总局国质检量函 [2014] 79号文件中关于2014年国家计量技术法规文件制定/修订的计划,由国家质量检验检疫总局下达制定任务,由上海市计量测试技术研究院、中国计量科学研究院、中国航空工业集团公司北京长城计量测试技术研究所、沈阳天星试验仪器有限公司等单位共同承担制定任务。由上述单位的有关人员成立了起草工作组,对规程的制定内容及试验验证方案进行了广泛讨论并取得了一致意见,随后开始了规程的起草工作。于2015年6月3日至4日在江西南昌召开了起草工作组会议,对规范初稿进行了认真讨论,明确了下一阶段工作及试验验证方案。经起草组人员共同努力于2015年7月完成了征求意见稿。于2015年8月16日邮发给全国力值、硬度计量技术委员会委员及有关单位和专家共51份广泛征求意见。目前已收到许多单位和专家的回复意见(详见征求意见汇总表-附件4),经过认真分析讨论回函意见,采纳了有关单位和专家的合理意见,完成了规程送审稿提交全国力值硬度计量技术委员会全体会议审定。
在规范起草工作调研阶段,我们广泛收集了国内外有关洛氏试验方面的标准,了解了目前国际上洛氏硬度试验应用的现状及国内外携带式硬度计使用情况。实地了解了我国携带式硬度计及硬度块生产企业的现状。
洛氏硬度试验是一种以压痕深度增量来表征材料硬度的试验,它以特定形状的压头在先后施加初试验力和总试验力的作用压入试样表面,在总试验力下保持规定时间后卸除主试验力,保留初试验力,以压痕深度增量来表征洛氏硬度。广泛应用于黑色金属和有色金属等材料的硬度检测。洛氏硬度是目前国内外使用最广泛的硬度试验,在机械制造、汽车、化工、建材、电力及环保设备、航空及航天等行业广泛应用。
由于目前广泛使用的固定式洛氏硬度计对试样的高度及长度有限,对大型零部件及试样无法检测,目前国内外广泛使用各种型式的携带式洛氏硬度计检测大型零部件及试样。对各种携带式洛氏硬度计而言,由于仪器结构、试验表征方法各不相同,不能按常规的固定式洛氏硬度计技术要求来检定或校准,必须有一种与之相适应的方法来统一规范携带式洛氏硬度计的校准或检测。
二、规范制定的解释与说明
1. 制定原则
本次规范制定编写格式符合JJF1071-2010《国家计量校准规范编写规则》的要求。
2.规范适用范围的说明
国际上携带式洛氏硬度计有许多类型,有些是按洛氏硬度试验原理设计和制造的,有些不是按洛氏硬度试验原理,压头几何形状及试验力有特定的要求,本次规范的制定,只包含按洛氏硬度试验原理设计的携带式洛氏硬度计。
3. 计量特性的说明
洛氏硬度量值是一个复合量,它综合了力、几何量、时间参数对被测对象的影响,为了能对硬度计一个客观的评价,我们给出了试验力的范围区间及硬度计示值的最大允许误差及示值重复性的要求,但不作为硬度计合格判定的依据,仅供参考。
通过对国内外携带式硬度计检测结果的试验验证和示值测量结果的不确定度评定,目前给出的硬度计示值最大允许误差和示值重复性比较合理,同时也满足了携带式硬度计对试样的检测要求。
4. 洛氏硬度压头的说明
携带式洛氏硬度计使用的洛氏金刚石压头及球压头应符合JJG 112的要求,在本规范中没有给出压头的技术参数。
5.校准项目和校准方法的说明
本规范只给出试验力及硬度示值的校准,硬度示值测量结果的不确定度评定见本规范附录C,试验力力值测量结果的不确定度评定参见GB/T 230.2-2012附录B.1.1。
三 、参考资料
本规程在制定过程中参阅了以下资料
⑴ JJF 1071-2010 国家计量校准规范编写规则
⑵ JJG 112-2013 金属洛氏硬度计(A、B、C、D、E、F、G、H、K、N、T标尺)检定规程
⑶ JJG 112-2013 标准金属洛氏硬度块(A、B、C、D、E、F、G、H、K、N、T标尺)检定规程
⑷ JJG 144-2012 标准测力仪检定规程
⑸ GB/T 230.1-2009 金属材料 洛氏硬度试验 第1部分:试验方法(A、B、C、D、E、F、G、H、K、N、T标尺)
⑹ GB/T 230.2-2012 金属材料 洛氏硬度试验 第2部分:硬度计(A、B、C、D、E、F、G、H、K、N、T标尺)的检验与校准
⑺ GB/T 230.3-2012 金属材料 洛氏硬度试验 第3部分:标准硬度块(A、B、C、D、E、F、G、H、K、N、T标尺)的标定
⑻ ISO 6508-1:2015 Metallic materials—Rockwell hardness test—Part 1:Test method
⑼ ISO 6508-2:2015 Metallic materials—Rockwell hardness test—Part 2:Verification and calibration of testing machines and indenters
⑽ ISO 6508-3:2015 Metallic materials—Rockwell hardness test—Part 3:Calibration of reference blocks
⑾ ASTM E110-14 Standard Test Method for Rockwell and Brinell Hardness of Metallic Materials by Portable Hardness Testers
