摇臂式布氏硬度机介绍

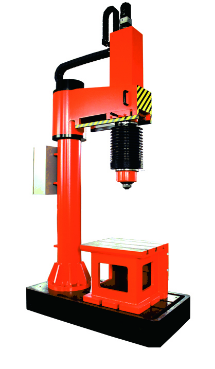

沈阳天星生产的摇臂式布氏硬度机如下图所示。
摇臂式布氏硬度机由底台、立柜、横梁、垂直移动单元、测量头、电控箱、压痕读数装置及测量台等组成。
立柱可以安装在底台上，也可安装在车间地面上，横梁安装在立柱上，垂直移动单元安装在横梁上，其下端是测量头、电控箱和压痕测量装置安装在立柱上。
横梁可以沿立柱做180°旋转，垂直移动单元可以沿横梁做横向移动，最大喉深600mm。测量时，垂直移动单元可以带着测量头沿垂直方向移动，移动范围可以从距地面300 mm到900 mm。如果在立柱的三个不同方向上放置三个不同高度的测量台，就可以分别测试三种不同高度范围的工件。
施加试验力由电脑控制伺服电机完成，由力传感器测出试验力的大小，再控制伺服电机，实现力的闭环控制。开始测量后机器会自动完成测量头向下移动、加力、保持试验力、卸力、测量头回到初始位置等动作。
在电控箱的触摸屏上可以进行参数设置，还可以进行测量值校正。
压痕测量装置由显示屏和测量头组成，这套装置可以针对各种测量面上的布氏压痕进行100%的自动检测。测量面的处理方式可以是角磨机、砂轮机打磨的，也可以是车床、铣床、磨床加工的，只要人眼能识别，机器就能识别，在这里无需使用鼠标。测量压痕时，只要将压痕测量头放到压痕上，显示器就会立刻出现压痕的图像，同时显示压痕直径和布氏硬度值。
沈阳天星智能检测设备有限公司生产的摇臂式布氏硬度机加力精度可达到±0.5%，布氏硬度测量精度等于或高于台式硬度计。
