硬度与强度的关系（1）
一、硬度与强度的类似点
硬度与强度都是材料在外力作用下抵抗变形和破裂能力的反映，只是应力状态不同而已。

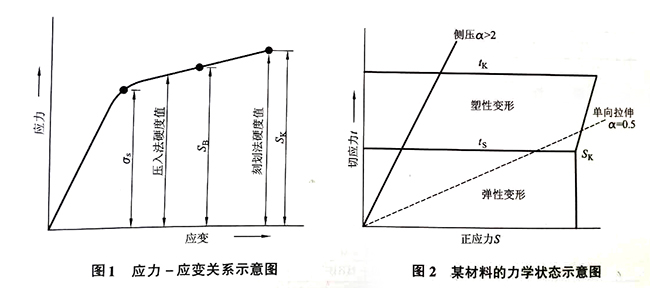

例如应用广泛的压头式硬度计（布氏硬度、洛氏硬度、维氏硬度、显微硬度等），其硬度数值实质上就是表示金属局部表层抵抗外物压入所引起的塑性变形抗力的大小，它在真应力-真应变曲线上的位置如图1所示（图1中也给出也了刻画式硬度值对应的位置）。在硬度测试时，被测金属系处于侧压加载方式下的应力状态。在力学状态图上，这一应力状态线处于很陡的位置，如图2所示。所以压入法类型的硬度试验也可认为是金属的侧压试验。由图可以看到，它与拉抻（可测得强度）的主要不同只是应力状态“软性系数”α值不同而已。在单向拉伸时，最大切应力t与最大正应力S之比为0.5（即软性系数α=t/S=0.5），材料先发生弹性变形，屈服后发生塑性变形，最后在正应力作用下发生断式延性断裂。由这一过程可测得材料的弹性极限、屈服可度和断裂（正断）强度以及伸长率、断面收缩率等强度和塑性指标。而在压入法硬度测试时，软性系数α＞2，属于极软性的应力状态。若负荷足够大，材料是先发生弹性变形，屈服后发生塑性变形，最后在切应力作用下发生切断式延性断裂。若适当若控制压入负荷，则材料只会发生弹性变形和单向拉伸时大得多的塑性变形而不发生切断。这时起始塑性变形和继塑性变形的抗力（即变形强化能力）就直接决定着压入或硬度值的大小。正是由于压入式硬度测试与单向拉伸之间存在着上述类似点，因此其硬度值之间也存在着一定的关系。
至于以重锤回弹高度决定的肖氏硬度和以冲击体回弹速度决定的里氏硬度，由于它们的数值均取决于补测材料弹性比功的大小，而弹性比功=1/2σeεe=σ2e/2E，即弹性比功的大小与作为强度指标之一的弹性极限σe有定量关系。一定材料的其他强度指标σe、σb等又与σe有关，因此一些材料的肖氏硬度或里氏或里氏硬度与强度也有一定的关系。
