镀锡薄钢板的硬度检测

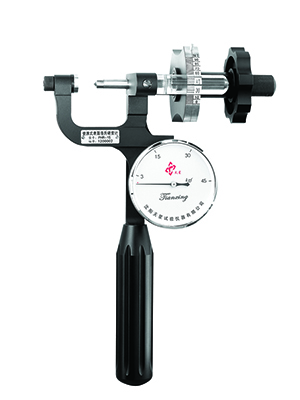

使用天星PHR-1S型表面洛氏硬度计配合金刚石点砧座测试马口铁的表面洛氏硬度。

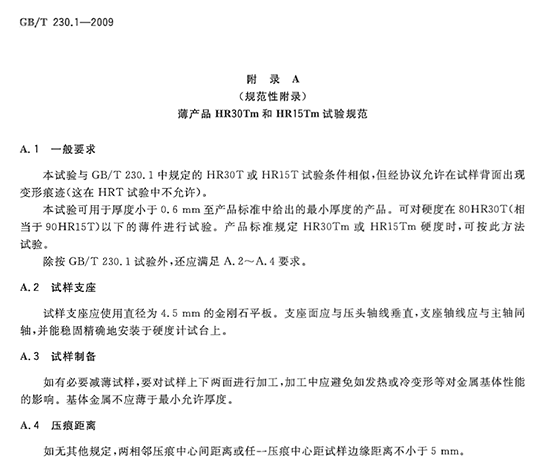

GB/T 230.1-2009 《金属材料洛氏硬度试验 第1部分:试验方法》国家标准
ASTM A623 / A623M附录
A1. 镀锡薄板产品洛氏硬度试验
A1.1 范围
本附录包括表面洛氏硬度试验的15T和30T标尺在镀锡薄板产品上的应用。 除以下部分外,试验应符合ASTM E18试验方法和ASTM A370规范和的要求。
A1.2 砧座
所有的测试必须使用金刚石点式砧座和1.588mm淬火钢球压头。
淬火钢球压头 金刚石点砧座
A1.3 试样
A1.3.1 厚度——ASTM E18试验方法表12中给出的推荐值不适用于镀锡薄板的测试。表面洛氏硬度的标尺应根据下表进行选择。
标称板厚 mm | 表面洛氏标尺 | 总试验力 kgf |
0.212及更小 | 15T | 15 |
0.547-0.213 | 30T | 30 |
A1.3.2 表面处理——试样与金刚石点砧座接触的表面必须平整、光滑、没有污渍和表面的不规则。如果需要,表面可用砂纸处理。除非另有协议,测试面的镀锡层不可去除。
A1.4 报告
A1.4.1 测试次数——报告的洛氏硬度值必须为至少三次测试的平均值。
A1.4.2 换算——用15T标尺进行的硬度测试可以使用表A1.1换算为30T标尺。这种换算只是为了报告的方便,硬度换算——特别是对于薄、软材料——是公认不准确的。
表A1.1洛氏硬度(近似)换算
HR30T | HR15T | HR30T | HR15T |
82 | 93 | 65 | 84 |
81.5 | 92.5 | 64 | ... |
81 | ... | 63.5 | 83.5 |
80.5 | 92 | 62.5 | 83 |
80 | ... | 62 | ... |
79 | 91.5 | 61.5 | 82.5 |
78.5 | ... | 60.5 | 82 |
78 | 91 | 60 | ... |
77.5 | 90.5 | 59.5 | 81.5 |
77 | ... | 58.5 | 81 |
76 | 90 | 58 | ... |
75.5 | 89.5 | 57 | 80.5 |
75 | ... | 56.5 | ... |
74.5 | 89 | 56 | 80 |
74 | 88.5 | 55 | 79.5 |
73.5 | ... | 54.5 | ... |
73 | 88 | 54 | 79 |
72 | 87.5 | 53 | 78.5 |
71.5 | ... | 52.5 | ... |
71 | 87 | 51.5 | 78 |
70 | 86.5 | 51 | 77.5 |
69.5 | ... | 50.5 | ... |
69 | 86 | 49.5 | 77 |
68 | 85.5 | 49 | 76.5 |
67.5 | ... | 48.5 | ... |
67 | 85 | 47.5 | 76 |
66 | ... | 47 | 75.5 |
65.5 | 84.5 | 46 | ... |
单次冷轧镀锡薄板的热处理状态代号和硬度值
注1——较薄的板(0.21-mm标称厚度及更薄)通常使用洛氏15T进行测试,测试结果换算为洛氏30T标尺(见附录A1及表A1.1)。
热处理状态代号 | 洛氏硬度值 / 所有厚度 / HR30TA | 特点和典型应用 | |
标称值 | 范围 | ||
T-1(T49) | 49 | 45-53 | 很软。用于冲压件,如管嘴、喷嘴及机油过滤器外壳 |
T-2(T53) | 53 | 49-57 | 较软。用于浅冲压件如圆环、塞子、饼盘 |
T-3(T57) | 57 | 53-61 | 较硬。用于罐底、罐身、冲压拉伸封闭罐体及皇冠瓶盖 |
T-4(T61) | 61 | 57-65 | 更硬。用于罐底、冲压(拉伸)罐及大型封闭体 |
T-5(T65) | 65 | 61-69 | 高硬。用于罐底和罐身 |
A这些范围基于使用金刚石点砧座和1.588mm淬火钢球压头。
测试条件:
1. 为了仲裁目的,未经回流焊的ETP和ECCS的黑板试样应在测试前经过200°C保持10分钟的实效。
2. SBF及其等效材料制品的硬度测试区域应双面打磨平整。
3. 为避免悬臂效应,试样面积应不超过2500mm2,测试点应距试样的中心点不超过13mm。
二次冷轧(超薄)镀锡薄板机械性能代号
注1——较薄的板(0.21-mm标称厚度及更薄)通常使用洛氏15T进行测试,测试结果换算为洛氏30T标尺(见附录A1及表A1.1)。
热处理状态代号 | 标称纵向(L)极限抗拉强度,MPa | 标称洛氏硬度HR30-TA | 应用示例 |
DR-7.5 | 520 | 71 | 罐身 |
DR-8 | 550 | 72 | 罐身及罐底 |
DR-8.5 | 580 | 73 | 罐身及罐底 |
DR-9 | 620 | 75 | 罐身及罐底 |
DR-9.5 | 660 | 76 | 罐底 |
A这些数值基于使用金刚石点砧座和1.588mm淬火钢球压头。测试应符合A370的试验方法和定义。洛氏值分布范围太大,所以无法给出范围。
使用天星PHR-1S型便携式表面洛氏硬度计测试镀锡薄板的部分品牌:
