冲压模具的洛氏及布氏硬度检测（2）

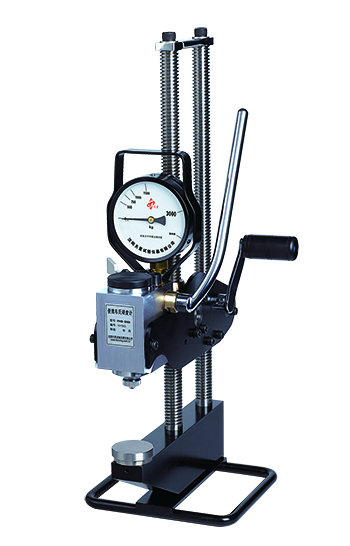

二、PHB-3000型液压式布氏硬度计检测冲压模具硬度的具体方法
PHB-3000型涂压式布氏硬度计是完全按照布氏硬度检测原理制造的，此款仪器完合符和美国标准ASTM E110的规定，仪器是通过机身内的液压系统施加试验力，操作时要重复加压3~4次来等效加压时间。
1. 测试前的准备
测试前应选择好模具的测试部位后，将测试部位周围的锈及污物处理掉，如果工件表面比较粗糙或者存在氧化皮、硬化层、及脱碳层应对表面进行打磨，直至露出可以代表工件本体的硬度的部位为止。
2. 选择好合适的压头及试验力
对于模具的布氏硬度检测我们一般会采用3000 kg的试验力及10 mm的硬质合金球做为压头来测量。如果有特殊要求请按要求选择试验力及压头。
3. 测试操作
将待测的模具放置于仪器的开口内，摇动曲柄，使测量头向下移动，将模具夹紧在测头与砧座之间，关闭泄压阀，扳动加力杆，向工件施加试验力。观察压力表，可以看到压力表指针开始移向3000 kg刻度。继续扳动加力杆，当指针达到3000 kg时，控制阀动作，压力会降下来，再继续扳动加力杆2~4次，让压力在3000 kg处跳动2~4次（共达到3000 kg力3~5次），此时加力结束，打开泄压阀，升高测头，将仪器从工件上移开，压头会在工件表面压出一个标准的布氏压痕。
4. 读取压痕直径，得出布氏硬度值
布氏硬度值可以通过读数显微镜来读取压痕直径后查表得到布氏硬度值，也可通过自动读数系统直接得到布氏硬度值。
